Ensayo Vickers a partir de datos del durómetro

En un ensayo Vickers en el que se aplica una fuerza de 50 kgf durante 15 segundos.

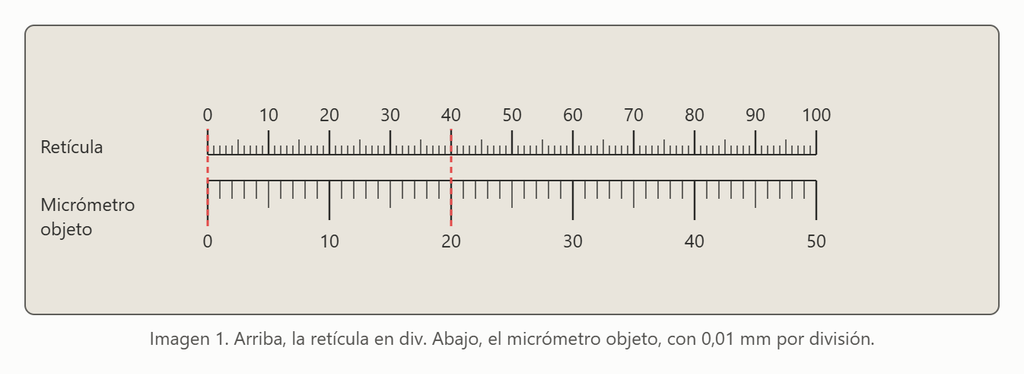

a) A partir de la imagen 1, determina cuántos micrómetros corresponden a cada división de la retícula.

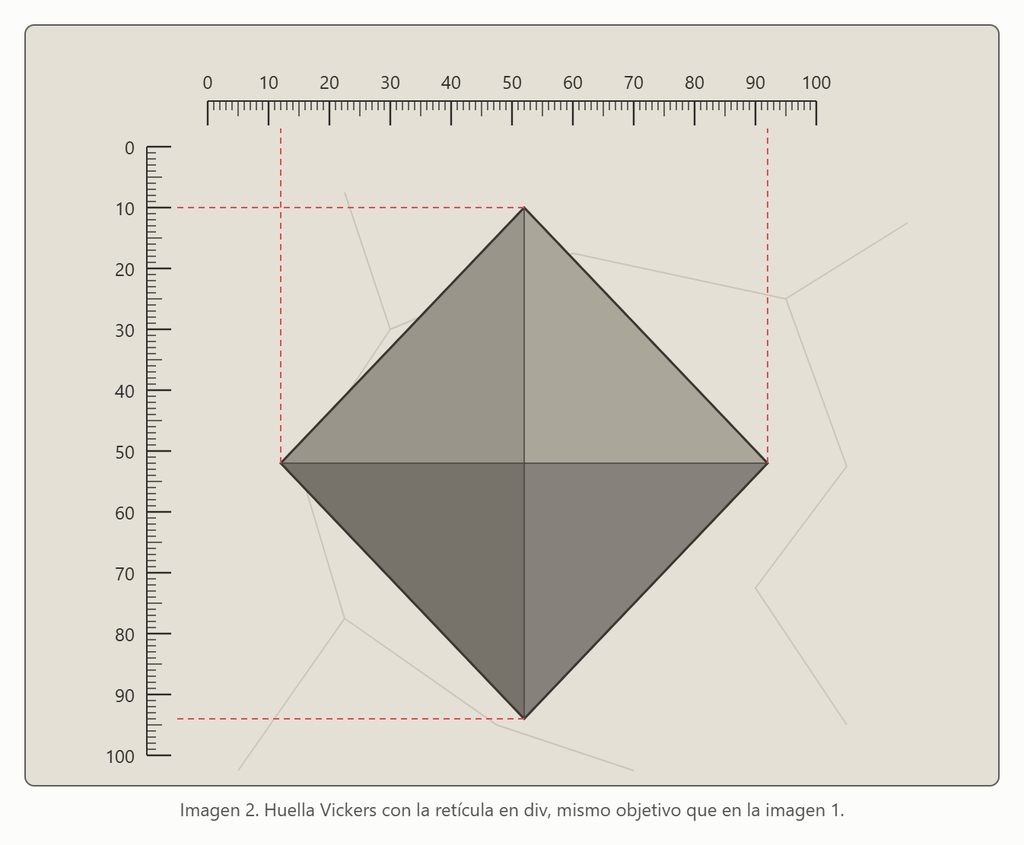

b) Lee en la imagen 2 las posiciones de los vértices de la huella y calcula las dos diagonales en milímetros.

c) Calcula la dureza Vickers y exprésala en forma normalizada.

d) Comprueba si el ensayo es válido sobre una chapa de 0.6 mm de espesor, sabiendo que el espesor debe ser al menos 1.5·d

a) La división 40 de la retícula coincide con la división 20 del micrómetro objeto, que equivale a $20 \cdot 10 \mu m=200 \mu m$

Por tanto $1 div = \frac{200 \mu m}{40}=5 \mu m =0.005 mm$

b) Lectura de los vértices:

$d_1\ =80 \cdot 0.005 = 0.400 mm$

$d2\=84 \cdot 0.005 = 0.420 mm$

c) La diagonal media es:

$d=\frac{0.400mm+0.420mm}{2}=0.410mm$

Luego tenemos que:

$HV=\frac{1.8544 \cdot F}{d^2}=\frac{1.8544 \cdot 50 kgf}{(0.420 mm)^2}=552 \frac{kgf}{mm^2}$

Como el tiempo es el estándar, la expresión normalizada es 552 HV 50

$1.5 \cdot 0.410 = 0.615 mm$

Como 0.6 mm < 0.615 mm, el ensayo no es válido: la chapa es demasiado fina y la base podría influir en la medida.
